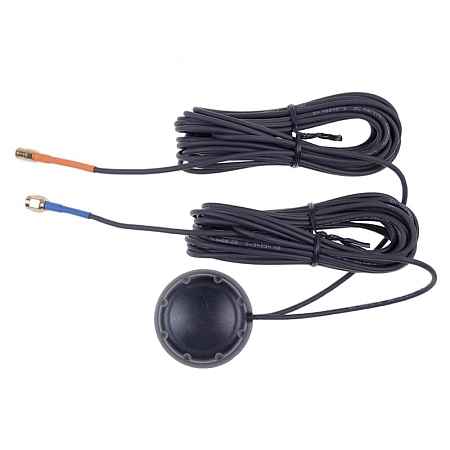

Anténa GSM/GPS samolepicí R30, SMB(f)/SMA(m), 2x koax pro kolová vozidla SC-174/5m

Kombinovaná lepicí GSM/GPS anténa

Všesměrová kombinovaná lepicí anténa, jenž je určená pro příjem signálu v technologiích GSM a GPS. Pracuje v pásmech 900/1800/2100/1575.42 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku v pásmech GPS až 30 dBi. Je vhodná pro použití do automobilů a jiných dopravních prostředků pro provoz navigací, sledovacích systémů a jiných zařízení. Součástí antény je oboustranná 3M páska, která zajistí snadnou montáž např. na sklo nebo plast. Anténa je dodávána s certifikovanými kabely SC-174, který splňují normu EN-45545-2:2020 a jsou zakončené konektory SMA (m) a SMB (f). Kabel SC-174 je navržen tak, aby nešířil oheň a je vhodný pro instalaci do kolových vozidel. Kabely mají délku 5 m.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektoru je až 500 cyklů. Provozní teplota je -65 °C až +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace konektoru SMB:

SMB koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Snap-on mechanismus poskytuje rychlé a spolehlivé připojení. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 4 GHz. SMB konektory se používají například pro připojení bezdrátových WLAN zařízení, zkušebních přístrojů a GSM/GPS/Wi-Fi antén.

Specifikace kabelu SC-174:

Kabel s označením SC-174 splňuje normu EN-45545-2:2020 a je navržen tak, aby nešířil oheň. Vhodný pro instalaci do kolových a kolejových vozidel. Charakteristická impedance kabelu je 50 Ω.

Technické parametry naleznete v přiloženém datasheetu.
