Kód zboží: AO-AKOM-CAP
Výrobce: SECTRON

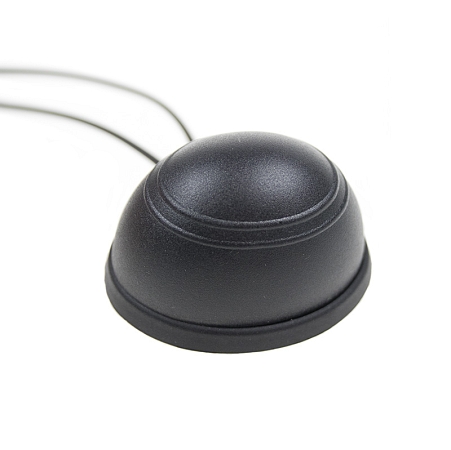

Anténa GSM/GPS montážní R32, FME(f)/SMA(m), 2x RG174/5m

Kód zboží: AO-AKOM-CAP
Výrobce: SECTRON

Anténa GSM/GPS montážní R32, FME(f)/SMA(m), 2x RG174/5m

Všesměrová kombinovaná montážní je anténa určená pro příjem signálu v technologiích GSM/GPS. Pracuje v pásmech 900/1800/1575.42 MHz.

1 392s DPH (21%) / ks

bez DPH 1 150.15 Kč / ks

Recyklační poplatek: 5.00 Kč

Skladem
i

Podrobný popis

Všesměrová kombinovaná GSM/GPS anténa

Všesměrová kombinovaná montážní je anténa určená pro příjem signálu v technologiích GSM/GPS. Pracuje v pásmech 900/1800/2100/1575.42 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku v GPS pásmu 30 dBi. Je vhodná pro použití do automobilů a dopravních prostředků. Anténa je dodávána se dvěma kabely RG174 o délce 5 m, zakončenými FME a SMA konektory.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektorů je až 500 cyklů. Provozní teplota je -65 °C to +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace konektoru FME:

FME koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 2 GHz. Díky kompaktní velikosti a dlouhé životnosti jsou FME konektory používány v oblasti mobilních komunikací a také pro připojení GSM antén. Vhodné k instalování ve vozidlech.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor FME(f) , SMA(m) Maximální vstupní výkon 10  W
Napájecí napětí 2.7 - 5.5 V DC Polarizace R.H.C.P. , Lineární
Provedení Externí Provozní teplota -30 ~ +90  °C
Rozměry 30 x 53 x 38  mm Směrovost Všesměrová
Technologie GPS , GSM Váha 173.45  g
Zisk 1.3  dBi , 2  dBi VSWR <2.0:1
LNA Zisk 30  dB Vyzařovací úhel H-360 V-30
Způsob uchycení Montážní

1 392s DPH (21%) / ks

bez DPH 1 150.15 Kč / ks

Recyklační poplatek: 5.00 Kč
