Kód zboží: AO-AKOM-E008SSSRP03
Výrobce: SECTRON

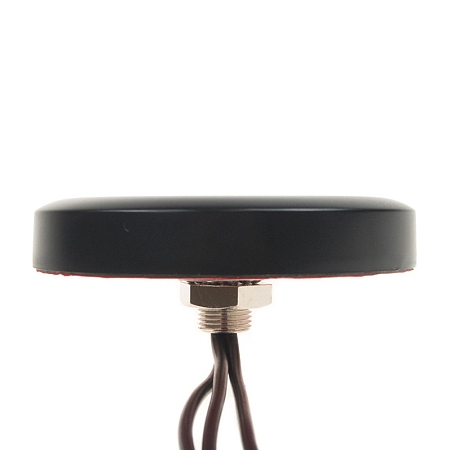

Anténa GPS/LTE/WiFi montážní E008, 2x SMA(m), 1x RP-SMA(pin f), 3x RG174/0.3m

Kód zboží: AO-AKOM-E008SSSRP03
Výrobce: SECTRON

Anténa GPS/LTE/WiFi montážní E008, 2x SMA(m), 1x RP-SMA(pin f), 3x RG174/0.3m

Kombinovaná anténa určená pro příjem/vysílání signálů v technologiích GPS/LTE/Wi-Fi. Anténa je funkční v pásmech 1575.42/ 698-960/1710-2690/2400-2483.5/4900-5825 MHz.

989s DPH (21%) / ks

bez DPH 817.48 Kč / ks

Skladem
i

Podrobný popis

Kombinovaná anténa GPS/LTE/Wi-Fi

Kombinovaná anténa je určená pro příjem a vysílání signálů v technologiích GPS/LTE/Wi-Fi. Tento výrobek je funkční v pásmech 1575.42/ 698-960/1710-2690/2400-2483.5/4900-5825 MHz. V kombinaci se zesilovačem dosahuje v pásmu GPS hodnoty zisku 28 dBi. Anténa je dodávána se třemi kabely RG174/U o délce 0.3 m, které jsou zakončeny konektory SMA (m)/SMA (m)/SMA-RP (f-pin). Tyto konektory umožňují připojení antény k celulárním modemům či routerům. Díky vysokému stupni krytí IP66 je anténa vhodná pro venkovní montáž.

Specifikace konektoru SMA:

SMA jsou vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používají se také jako standardní konektory v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor SMA(m) , RP-SMA(f) Napájecí napětí 2.2 V - 5 V DC
Polarizace Lineární Provedení Externí
Provozní teplota -40 ~ +85  °C Rozměry 81.3 x 31.3  mm
Směrovost Všesměrová Technologie GPS , WIFI , LTE
Váha 145.68  g Zisk 2  dBi , 2  dBi , 3  dBi
VSWR <1.5:1 / <3.0:1 / <2.5:1 LNA Zisk 28  dB
Způsob uchycení Montážní Certifikace RoHS
Stupeň krytí IP66 , IP65

989s DPH (21%) / ks

bez DPH 817.48 Kč / ks
