Kód zboží: AP-A20S-M5
Výrobce: SECTRON

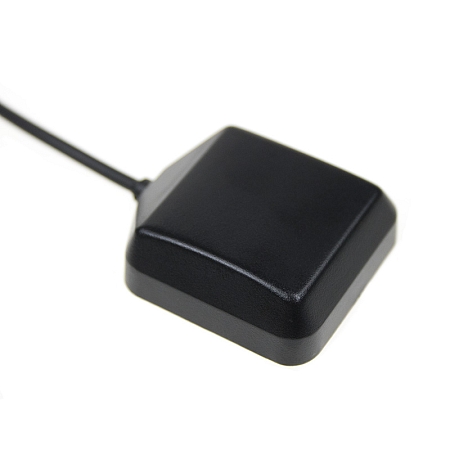

Anténa GPS aktivní magnetická EA-200, 30 dBi, SMA(m), 5 m RG174, IP67

Kód zboží: AP-A20S-M5
Výrobce: SECTRON

Anténa GPS aktivní magnetická EA-200, 30 dBi, SMA(m), 5 m RG174, IP67

Směrová aktivní anténa určená pro příjem signálu v technologii GPS. Pracuje v pásmu 1575.42 MHz.

485s DPH (21%) / ks

bez DPH 400.99 Kč / ks

Recyklační poplatek: 5.00 Kč

Skladem
i

Podrobný popis

Směrová aktivní GPS anténa

Směrová anténa se zabudovaným magnetem je určená pro příjem signálu v technologii GPS. Pracuje v pásmu 1575.42 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku v pásmu GPS 30 dB. Díky stupni krytí IP67 je vhodná také pro venkovní použití, lze ji namontovat na střechu auta. GPS anténa je ideální pro provoz navigace, sledovacího systému, elektronické knihy jízd a dalších zařízení. Je dodávána s kabelem RG174/U o délce 5 m, který je zakončený SMA (m) konektorem.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Napájecí napětí 3 – 5 V DC Polarizace R.H.C.P.
Provedení Externí Provozní teplota -20 ~ +60  °C
Rozměry 38.2 x 34.2 x 12.6  mm Směrovost Směrová
Technologie GPS Váha 71.87  g
Zisk -2  dBi VSWR <1.51:1
LNA Zisk 30  dB Způsob uchycení Magnetická
Certifikace RoHS , ISO9001 , ISO14001
