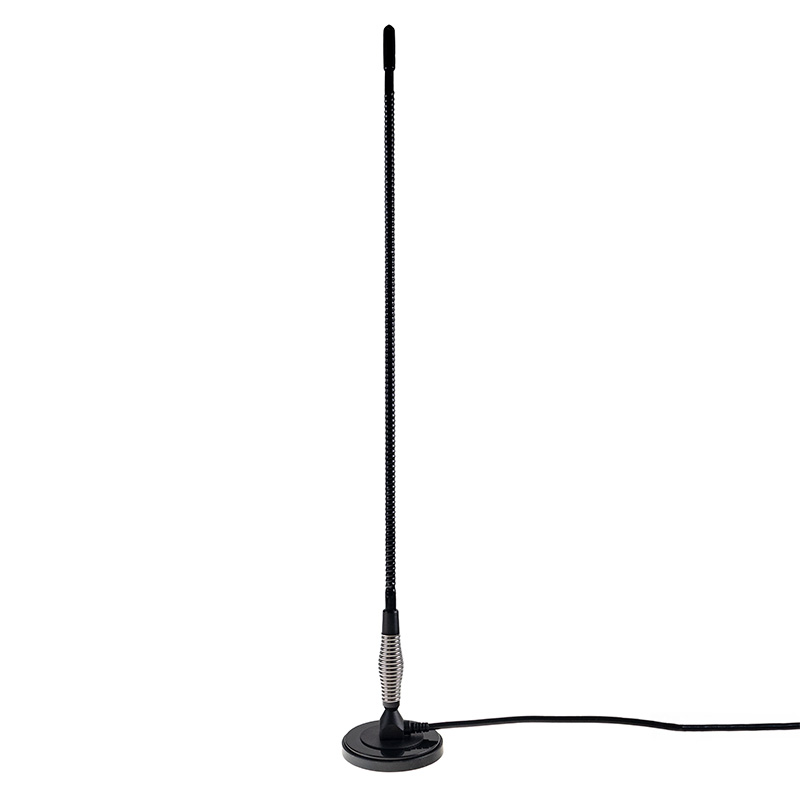

Magnetická anténa 86.79 MHz
Magnetická anténa s pracovní frekvencí 86,79 MHz je ideální pro použití například v železničním komunikačním systému. Tato frekvence patří do pásma VHF (velmi vysoké frekvence), které se vyznačuje dobrým pokrytím na dlouhé vzdálenosti a spolehlivým přenosem i v členitém terénu, což je ideální pro potřeby železničního provozu. Dále se také využívá pro dálkové ovládání akustických informačních zařízení pro nevidomé (SRD) a v systémech městské hromadné dopravy.

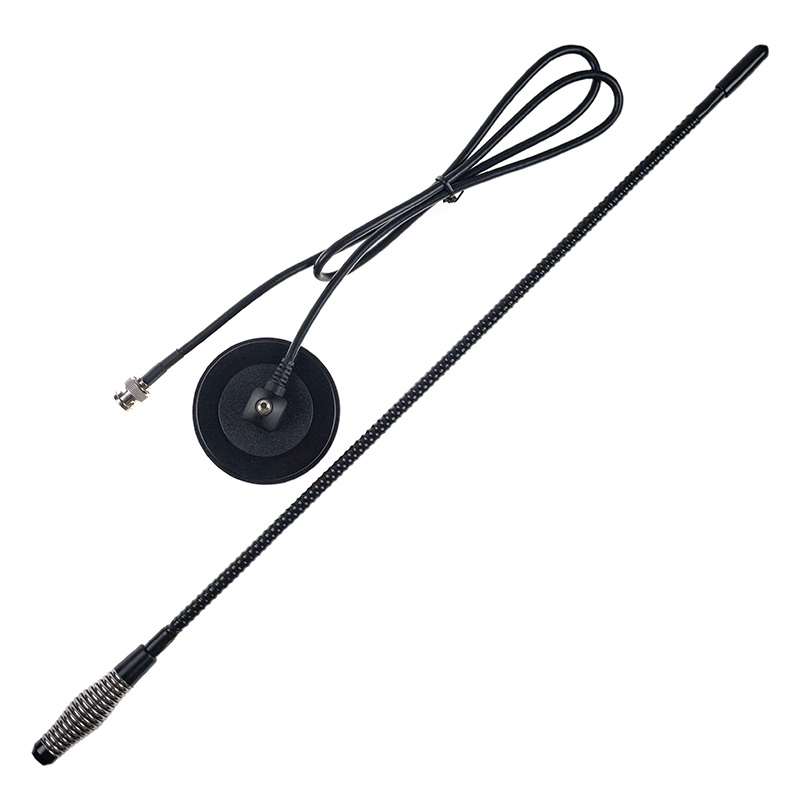

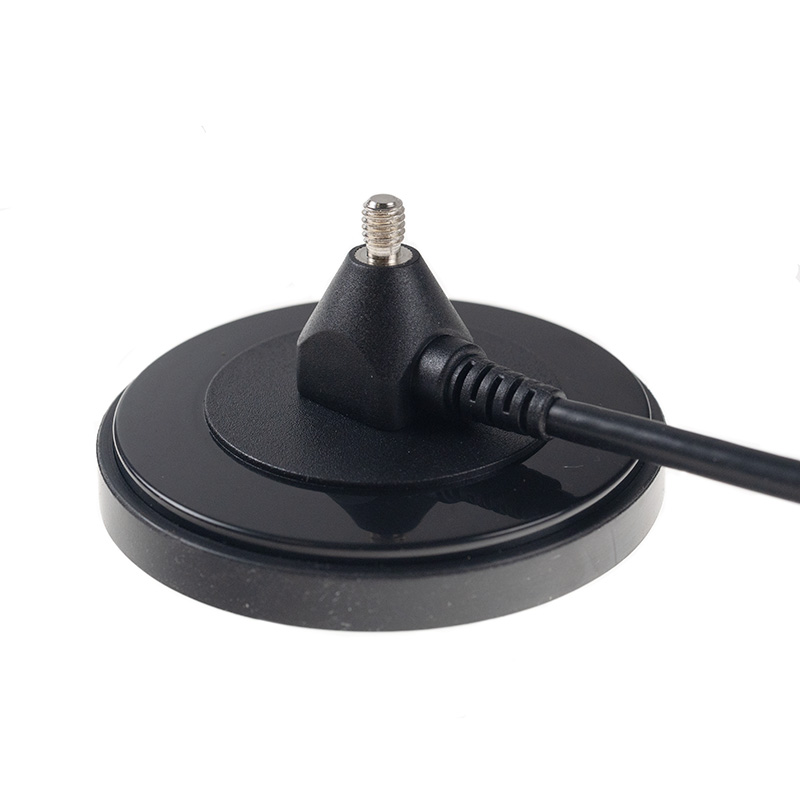

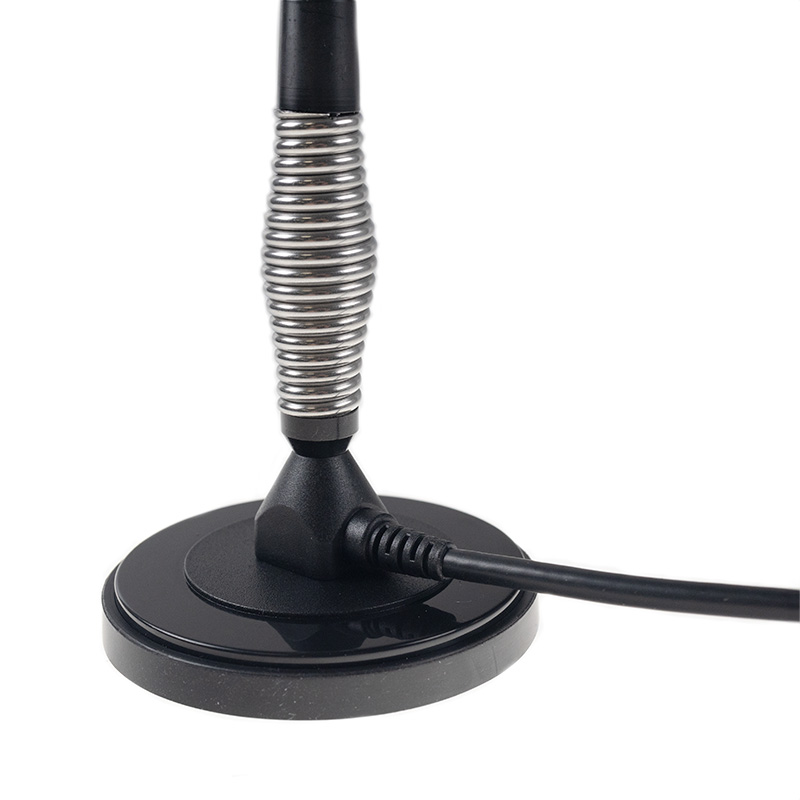

Podstavu antény tvoří magnetická základna, díky které je možné anténu umístit na libovolný kovový podklad. Z antény je vyveden kabel RG58 o délce 1 m, který je zakončen BNC (m) konektorem.

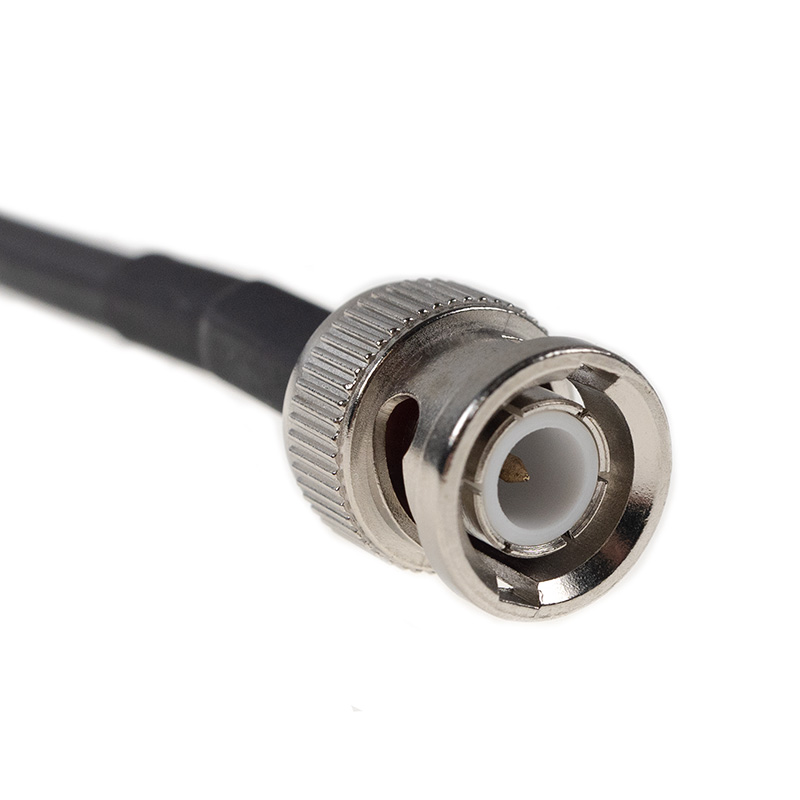

Specifikace konektoru BNC:
Vysokofrekvenční koaxiální konektory BNC se vyrábějí s impedancí 50 nebo 75 Ohm. Jsou určeny pro použití s různými typy koaxiálních kabelů např. typů RG-58, RG-59, až RG-179, RG-316. Pracovní frekvenční rozsah je do 4 GHz a pracovní teplota - 40 °C až + 155 °C. Montáž konektoru je rychlá a jednoduchá, díky zacvakávacímu bajonetu je spoj pevný. Garance připojení a odpojení konektorů je až 500 cyklů. Tyto konektory jsou nejčastěji využívány v rádiových telekomunikacích, v televizní technice, zkušebních přístrojích.
Specifikace kabelu RG58:
Koaxiální kabel s označením RG58 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 5 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah -20 až 75°C. Tento kabel je vhodný pro extérní antény typu WiFi/GPS/GSM. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/N/SMA/TNC a dalších. Existují i speciálně upravené typy kabelů RG58 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
