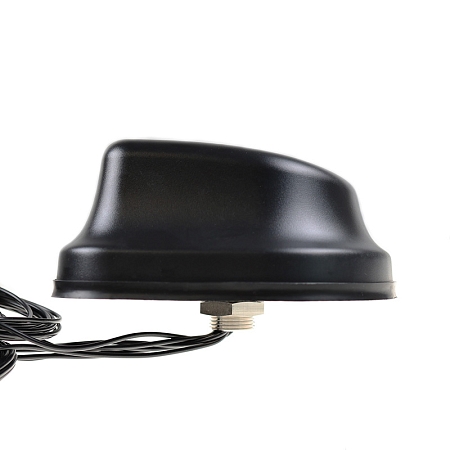

Kombinovaná montážní MIMO anténa pro technologie 5G/LTE/GNSS/WiFi
Kombinovaná montážní MIMO anténa určená pro příjem signálu v technologiích 5G/LTE/GNSS/WiFi. Pracuje v pásmech 698-960/1176/1227.6/1575.42/1710‐2690/2900‐3800/4900‐5925 MHz. Při použití technologie MIMO dosahuje výsledný systém vyšších přenosových rychlostí, zvýšení úrovně signálu a tím i rychlosti internetu. MIMO technologie (Multiple-Input Multiple-Output) umožňuje vysílání a příjem signálů pomocí více antén současně. Využívá se v mobilních sítích pro zlepšení výkonu a kapacity 5G a LTE sítí. Anténu lze aplikovat v oblasti M2M a také v IoT systémech a IoT zařízeních. Ideální je pro použití v průmyslových aplikacích, jako jsou bezdrátové modemy a routery.
Z anténní soustavy je vyvedeno sedm koaxiálních kabelů LRM100 o délce 3 m, které jsou zakončeny pěti SMA(m) konektory, z nichž čtyři jsou pro 5G a jeden pro GNSS připojení. Dva konektory SMA‐RP(f) jsou určeny pro připojení WiFi.
Díky stupni krytí IP67 je anténa vhodná také pro venkovní použití.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu LMR100:
Koaxiální kabel LMR100 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2.8 mm, jako jsou SMA Male, TNC Male, N Male, N Female. Využívá se především pro frekvenční rozsah 0-6 GHz. Charakteristická impedance je 50 Ω. Nejběžnější kabely tohoto typu mají teplotní rozsah -40 °C až + 85 °C. Kabel LMR100 se používá pro připojení antén a také pro VHF a UHF aplikace. Je vhodný pro vnitřní i venkovní aplikace. Existují i speciálně upravené typy kabelů LMR100 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
