Kód zboží: AM-45-132UU2
Výrobce: Hirose
Produktový kód: XX-665

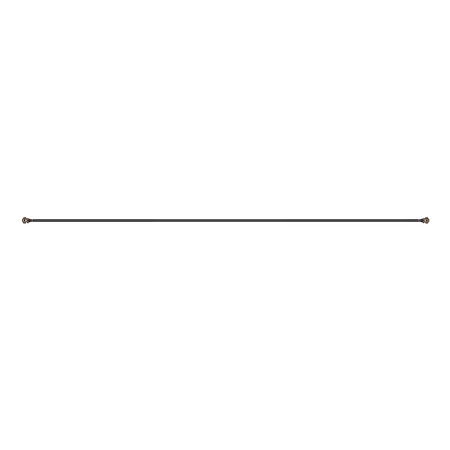

Ant.kabel 1,32 U.FL/U.FL, LP-066, 20cm

Kód zboží: AM-45-132UU2
Výrobce: Hirose
Produktový kód: XX-665

Ant.kabel 1,32 U.FL/U.FL, LP-066, 20cm

Miniaturní VF kabelová redukce (pigtail) řady U.FL(f) s kabelem série LP-066, délka kabelu je 20 cm a jeho průměr činí 1.32 mm.

75s DPH (21%) / ks

bez DPH 61.73 Kč / ks

Cena od 10 kusů 49.39 Kč bez DPH
60 Kč s DPH

Cena od 100 kusů 44.41 Kč bez DPH
54 Kč s DPH

Na dotaz
i

Podrobný popis

VF* kabelová redukce *(pigtail) z U.FL(f) na U.FL(f), kabel LP-066, délka kabelu 20 cm

Charakteristické vlastnosti:

Miniaturní VF kabelová redukce (pigtail) řady U.FL(f) s kabelem série LP-066, délka kabelu je 20 cm a jeho průměr činí 1.32 mm. Připojení a odpojení konektorů U.FL je snadné, garance je vzhledem k velmi malým rozměrům a pevnosti konektoru 30 cyklů.

Kabelové redukce (pigtaily) poté slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu LP-066
• Vnější průměr kabelu: 1.32 mm
• Délka kabelu: 20 cm
Konektor A: U.FL (f)
Konektor B: U.FL (f)
• Certifikace: RoHS

Konektor A + B

 Využití:

Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent např. v bezdrátových komunikačních zařízeních, elektronických měřicích přístrojích, mobilních telefonech, GPS a bezdrátových sítích LAN. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz.

Benefity:

 • Vysoká spolehlivost díky preciznímu zpracování
 • Nízký vložný útlum
 • Nízké VSWR
 • Miniaturní rozměry

Parametry:

• Frekvenční rozsah: Až do 6 GHz
Impedance 50 ± 2 Ohm
• Izolační odpor 500 Ohm
• MAX. VSWR <1.35:1 (0-6 GHz)
• Nominální útlum 5.4 dB/m (3 GHz) / 8 dB/m (6 GHz)
• Garantovaný počet připojení 30 cyklů
• Maximální provozní napětí 200 V AC/1 min
• Provozní teplota -40 °C do +90 °C

Koaxiální  kabel LP 040

Vlastnosti  kabelu:

Koaxiální kabel LP 040 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 0.81 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/SMA/FME/MCX/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Parametry:

• Typ kabelu LP-040: průměr 0.81 mm
• Délka kabelu: 35 mm
Konektor A: U.FL (f)-LP-040HF
Konektor B: U.FL (f)-LP-040HF
• Váha:
• Certifikace: RoHS

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.

Více informací naleznete v přiloženém datasheetu.
