Kód zboží: AP-AGNSS-A002S
Výrobce: SECTRON

Anténa GPS/GLONASS samolepicí/magnetická L002, SMA(m), RG174/3m

Kód zboží: AP-AGNSS-A002S
Výrobce: SECTRON

Anténa GPS/GLONASS samolepicí/magnetická L002, SMA(m), RG174/3m

Všesměrová anténa určená pro příjem signálu v technologiích GPS a GLONASS. Anténa pracuje ve dvou pásmech 1575.42 a 1602 MHz.

281s DPH (21%) / ks

bez DPH 232.08 Kč / ks

Recyklační poplatek: 5.00 Kč

Skladem
i

Podrobný popis

Všesměrová GPS/GLONASS anténa

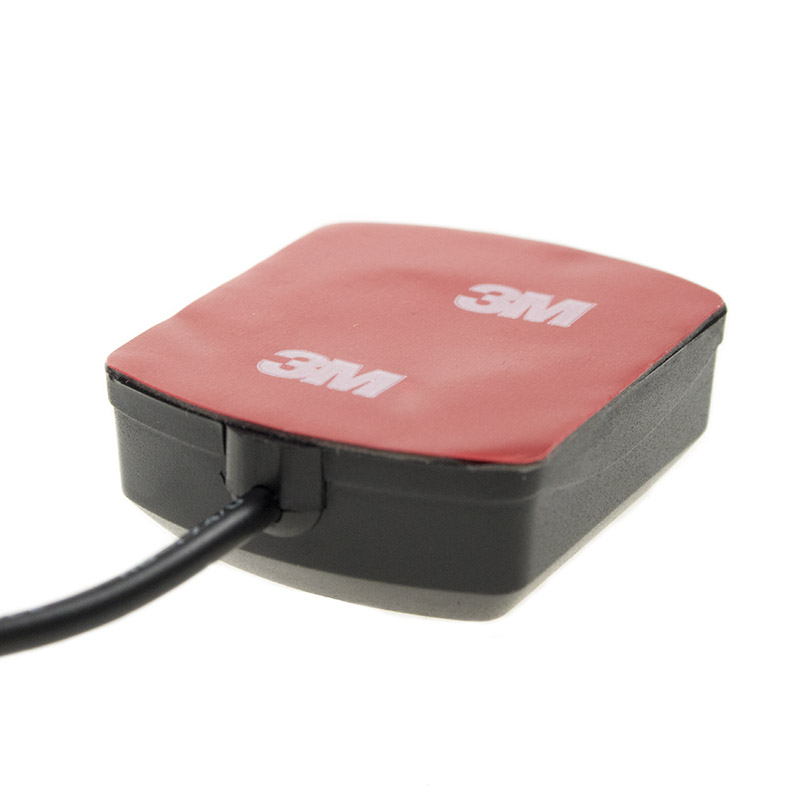

Všesměrová anténa určená pro příjem signálu v technologiích GPS a GLONASS. Pracuje ve dvou pásmech 1575.42 a 1602 MHz a v kombinaci se zesilovačem dosahuje v pásmu GPS celkové hodnoty zisku 28 dBi. Je vhodná pro použití do automobilů a jiných dopravních prostředků  např. k umístění na sklo. Součástí antény je oboustranná 3M páska, která zajistí snadnou montáž, a také zabudovaný magnet, který umožňuje uchycení na kovový povrch. Anténa je dodávána s kabelem RG174/U o délce 3 m, který je zakončený SMA(m) konektorem.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Napájecí napětí 2.2-5V DC Polarizace R.H.C.P.
Provedení Externí Provozní teplota -40 ~ +85  °C
Rozměry 45.2 x 35.8 x 15.1  mm Směrovost Všesměrová
Šířka pásma 5  MHz Technologie GPS , GLONASS
Váha 64.48  g Zisk 28  dBi
VSWR <1.5:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Samolepicí
