Kód zboží: AP-AGNSS-A057M
Výrobce: SECTRON

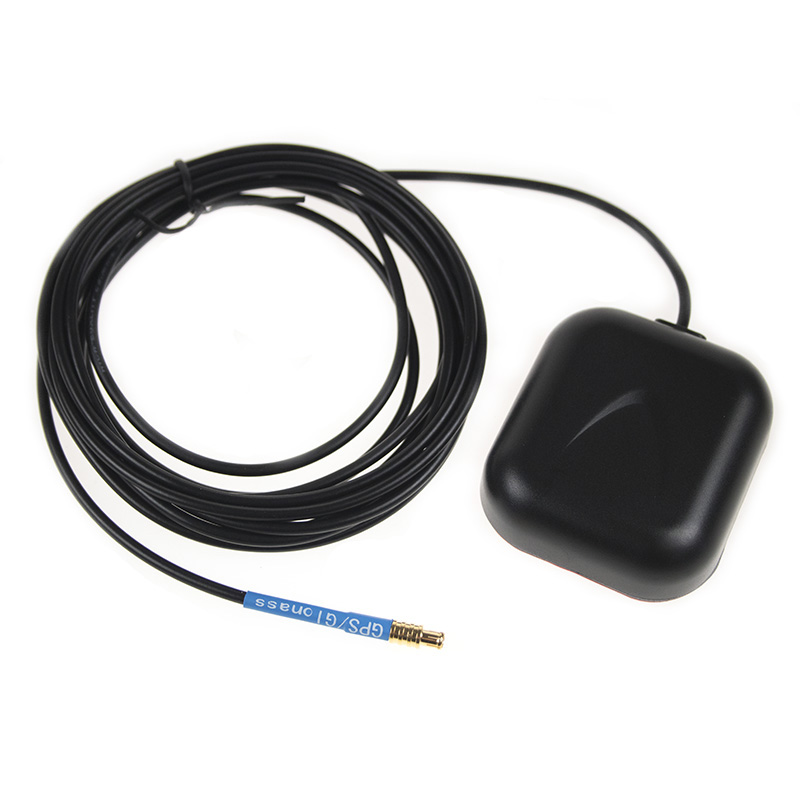

Anténa GPS/GLONASS samolepicí A057, MCX(m), RG174/3m

Kód zboží: AP-AGNSS-A057M
Výrobce: SECTRON

Anténa GPS/GLONASS samolepicí A057, MCX(m), RG174/3m

Všesměrová GNSS lepicí anténa určená pro příjem signálu v technologiích GPS a GLONASS. Anténa pracuje ve dvou pásmech 1575.42 a 1602 MHz.

292s DPH (21%) / ks

bez DPH 241.16 Kč / ks

Recyklační poplatek: 5.00 Kč

Skladem
i

Podrobný popis

Všesměrová anténa GPS/GLONASS

Všesměrová GNSS lepicí anténa určená pro příjem signálu v technologiích GPS a GLONASS. Anténa pracuje ve dvou pásmech 1575.42 a 1602 MHz a v kombinaci se zesilovačem dosahuje celkové hodnoty zisku 26-48 dBi. Je vhodná pro použití do automobilů a jiných dopravních prostředků. Anténa je dodávána s kabelem RG174/U o délce 3 m, který je zakončený MCX(m) konektorem. Součástí antény je také oboustranná 3M páska, která zajistí snadnou montáž.

Specifikace konektoru MCX:

Jedná se o koaxiální konektory se západkovým mechanismem. Jsou kompatibilní s konektory SMB, mají však o 30% menší velikost než konektory SMB. Rozměry vnitřního kontaktu a izolátoru jsou stejné. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Používají se také jako standardní konektory v zařízeních GPS, v sítích WLAN, v pevné a mobilní komunikaci.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších. Existují i speciálně upravené typy kabelů RG174/U pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor MCX(m) Maximální vstupní výkon 10  W
Napájecí napětí 2.2 V - 5 V DC Polarizace R.H.C.P.
Provedení Externí Provozní teplota -40 ~ +85  °C
Rozměry 52.5 x 59.2 x 15  mm Směrovost Všesměrová
Šířka pásma 5  MHz Technologie GPS , GLONASS
Váha 74.15  g Zisk 26  dBi , 48  dBi
VSWR <2.0:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Samolepicí
